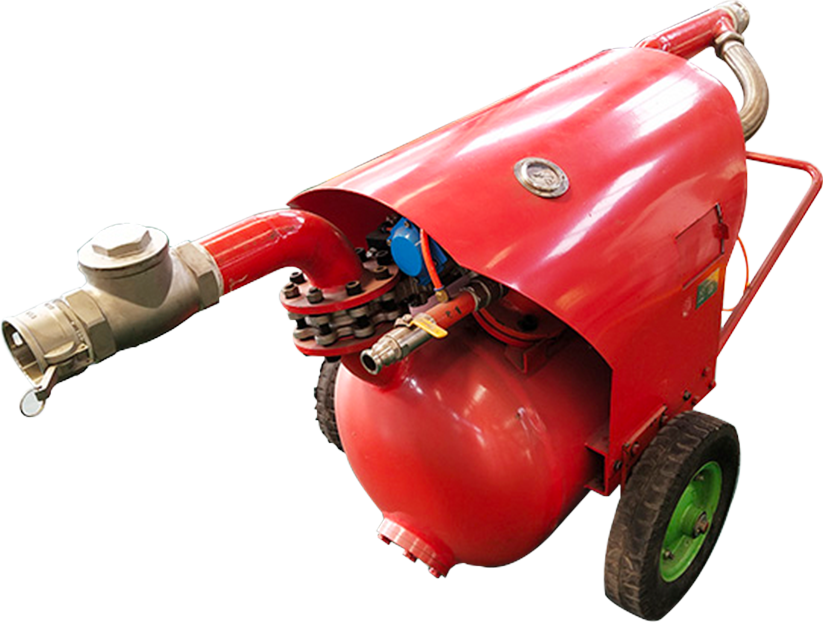

氣動清淤排污泵其先進的空氣動力
真空概念使礦用氣動清淤排污泵達到前列水平
還在為煤礦泥漿、油基泥漿、混凝土廢料、市政污水、鋁礦泥、河道
疏浚等領域被煤巖、礦渣、金屬物等固體顆粒的泥漿、煤漿等高濃度漿液堵塞而煩惱嗎?
氣動清淤排污泵利用真空負壓原理,把煤泥漿料吸入物料罐中,在利用壓風把物料
排走,其先進的空氣動力真空概念使礦用氣動清淤排污泵達到前列水平。專門設計
為高固體含量物料的抽送,對含煤巖、礦渣、木屑、金屬物等固體顆粒的泥漿、煤漿等
高濃度漿液有很好的處理效果,非常適應于煤礦 泥漿、油基泥漿、混凝
土廢料、市政污水、鋁礦泥、河道疏浚等領域。
The pneumatic desilting sewage pump uses the principle of vacuum negative pressure to suck the slime slurry into the material tank and use the compressed air to remove the material
Its advanced aerodynamic vacuum concept makes the mine pneumatic desilting sewage pump reach the forefront level. specially designed
For the pumping of materials with high solid content, slurry and coal slurry containing solid particles such as coal rock, slag, sawdust and metal are used
High concentration slurry has good treatment effect and is very suitable for coal mine slurry, oil-based slurry and coagulation
Soil waste, municipal sewage, aluminum slime, river dredging and other fields.
QYF系列礦用氣動清淤排污泵配件主要組成部分包括主體部分、控制系統及真空抽吸組件等
1.主體部分:由泵體、進料管道、排料管道組成,其擔當?shù)墓ぷ魇俏虾团帕稀?
2.控制系統:控制系統主要是利用氣控?fù)Q向閥、梭閥、球閥以及時間邏輯換向 閥等閥體的有機結合,實現對執行機構的控制與切換,達到機組工作時吸料與 排料有序轉換。
3.真空抽吸組件:它是根據文丘里效應的原理設計而成,包括供氣口、排氣口和真空口。當供 氣口的供氣壓力高于一定值后,噴管射出超聲速射流,由于氣體的粘性,高速射流卷吸走負壓 腔內的氣體,使該腔形成較高的真空度。真空發生器的性能與噴管的最小直徑、收縮和擴散管 的形狀、通徑及其相對位置和氣源壓力大小等諸多因素有關。該真空抽吸組件通過泵體與吸料 口相通,當控制系統循環切換控制氣缸工作時,即可完成機組的吸料與排料過程。
1、清淤泵由吸料管進水口潛入水下
The desilting pump dives underwater from the suction pipe inlet2、輸送介質溫度不超過40℃
The temperature of conveying medium shall not exceed 40 ℃3、含固體顆粒的最大直徑不超過20mm
The maximum diameter containing solid particles shall not exceed 20mm4、輸送介質的PH在4~10范圍內
The pH of the conveying medium is in the range of 4 ~ 105、工作環境溫度(5~40)℃
Working environment temperature (5 ~ 40) ℃6、適用氣壓范圍0.60MPa~0.70Mpa
Applicable air pressure range: 0.60mpa ~ 0.70mpa過污能力強,可抽送具有流動性高固體含量物料純氣動產品,無任何電子器件,安全可靠
機組結構緊湊,設計巧妙,可實現自動運行。
運動部件與物料不接觸,無磨損,運行穩定,使用壽命長。
空載或過載對設備無損傷,維護簡單。
體積小,重量輕,移動靈活,操作方便,適用范圍廣泛。
能耗小,節能環保
型號 | 流量m3/h | 揚程m | 耗氣量m3/min | 工作氣壓MPa | 吸料周期 | 排放周期 | 安裝外形尺寸(長×寬×高)mm |
QYF10-20 | 10 | 20 | 5.0 | 0.55 | 6s | 6s | 1830×782×890 |
QYF14-20 | 14 | 20 | 5.5 | 0.55 | 6s | 6s | 1830×782×890 |
QYF17-20 | 17 | 20 | 7.5 | 0.55 | 6s | 6s | 1830×782×890 |
QYF20-20 | 20 | 20 | 9.5 | 0.55 | 8s | 8s | 1830×782×890 |
QYF25-15 | 25 | 15 | 10.5 | 0.55 | 8s | 8s | 1830×782×890 |
