氣動隔膜泵是一種新型輸送機械，采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。今天小編要給大家講解的是氣動隔膜泵的工作原理，下面，讓我們一起來看一下吧。

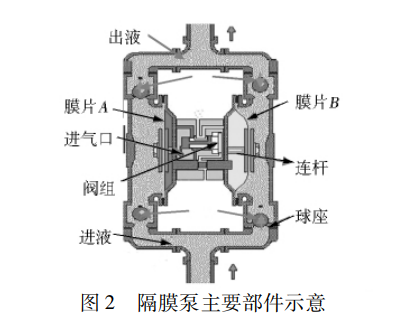

1) 如圖 2 所示，壓縮空氣經氣閥進入膜片 A的背面，使左邊的氣腔不斷地充滿壓縮空氣，使膜片向左運動而擠壓左邊的液體腔，同時，左上部球閥打開，左下部球閥關閉，使液體被送出。隨著膜片 A的運動，膜片 B 在隔膜連桿的拉動下也向左運動，使右氣腔的空氣由消音器口排放到泵體外，然而右邊液體腔將產后負壓，右液體腔的上部球閥關閉，下部球閥打開，液體進入右液體腔直至充滿整個腔。膜片 A 和 B 將運動到它的極限———貼近主體平面。

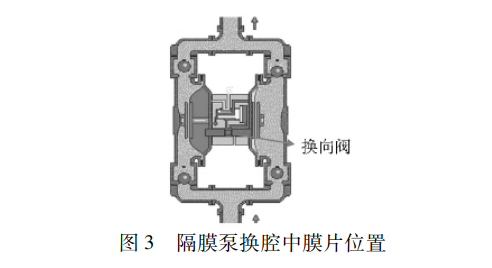

2) 泵的換腔: 當膜片 A 及 B 運動到它們的極限時( 如圖 3 所示) ，右邊氣腔的空氣已被排盡，右邊的兩個球閥向上動作，右邊的液體腔已形成負壓而從進液管吸入液體，膜片 B 相連的隔膜墊片與換向閥桿接觸并將之推向左邊，同時壓縮空氣將通過換向閥桿的中部通道進入主閥的右( 大) 端，因主閥兩端的截面積不等而形成壓力差，此時主閥只能向左運動，壓縮空氣會通過主閥的中心孔和側孔進入右邊的氣腔，從而完成換腔過程。換腔后，膜片 B向右運動3)

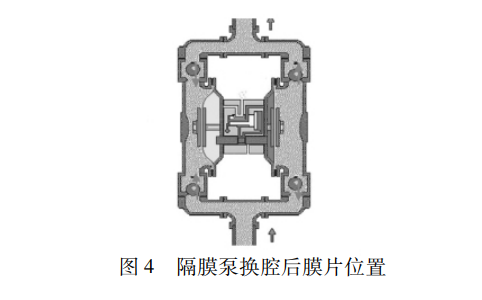

如圖 4 所示，經過換腔動作后，隨著壓縮空氣不斷地向右氣腔供氣，將膜片 A 及 B 同時向右運動，直至極限并完成換腔動作。在此過程中，膜片B 將促使右邊的液體腔體積不斷變小產生正壓，右下方的球閥將向下動作 ( 下并形成密封，右腔中的液體只能從出液管排出。同時膜片 A 將促使左邊的液體腔體積不斷變大形成負壓( 氣腔中的氣體將從消音器口中排出) ，左上方的球閥將向下動作并形成密封，左腔從液體池中吸取液體作短暫存放，待下一個動作排出。如此便是泵的一個動作過程
