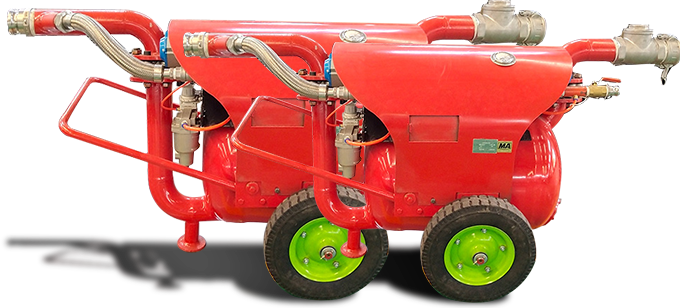

氣動清淤排污泵其先進的空氣動力真空概念使礦用
氣動清淤排污泵達到前列水平
你是否還在為煤礦 泥漿、油基泥漿、混凝土廢料、市政污水、鋁礦泥、河道疏浚等領域
被煤巖、礦渣、金屬物等固體顆粒的泥漿、煤漿等高濃度漿液堵塞而煩惱嗎？
配件主要組成部分包括主體部分、控制系統及真空抽吸組件等
The main components of the accessories include the main body, control system and vacuum suction components主體部分：由泵體、進料管道、排料管道組成，其擔當?shù)墓ぷ魇俏虾团帕稀?
控制系統：控制系統主要是利用氣控?fù)Q向閥、梭閥、球閥以及時間邏輯換向閥等閥體的有機結合，
實現對執行機構的控制與切換，達到機組工作時吸料與排料有序轉換。
真空抽吸組件：它是根據文丘里效應的原理設計而成，包括供氣口、排氣口和真空口。當供氣口的
供氣壓力高于一定值后，噴管射出超聲速射流，由于氣體的粘性，高速射流卷吸走負壓腔內的氣體，
使該腔形成較高的真空度。真空發生器的性能與噴管的最小直徑、收縮和擴散管的形狀、通徑及其
相對位置和氣源壓力大小等諸多因素有關。該真空抽吸組件通過泵體與吸料口相通，當控制系統循
環切換控制氣缸工作時，即可完成機組的吸料與排料過程。
氣動清淤排污泵是利用真空負壓原理工作，適用范圍廣
Pneumatic desilting sewage pump works on the principle of vacuum negative pressure and has a wide range of application氣動清淤排污泵利用真空負壓原理，把煤泥漿料吸入物料罐中，在利用壓風把物料排走，其先進的空氣動力真 空概念使礦用氣動清淤排污泵達到前列水平。專門設計為高固體含量物料的抽送，對含煤巖、礦渣、木屑、金 屬物等固體顆粒的泥漿、煤漿等高濃度漿液有很好的處理效果，非常適應于煤礦 泥漿、油基泥漿、混凝土廢料 市政污水、鋁礦泥、河道疏浚等領域。
多種使用環境 為您提供便利服務
A variety of use environments provide convenient services for you清淤泵由吸料管
進水口潛入水下
輸送介質溫度不
超過40℃
含固體顆粒的最大
直徑不超過20mm
輸送介質的PH在
4～10范圍內
工作環境溫度
（5～40）℃
適用氣壓范圍
0.60MPa～0.70Mpa
得到顧客的滿意和喜歡，就是好品質
Good quality is to be satisfied and liked by customers

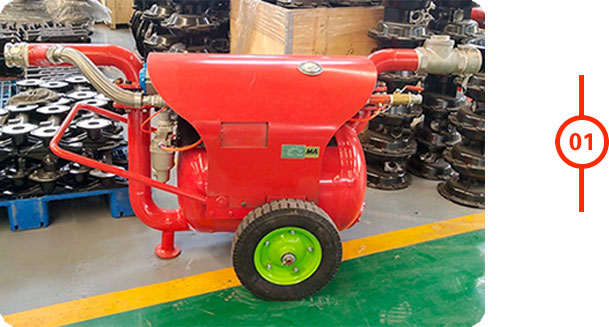

過污能力強，可抽送具有流動性高固體含量物 料純氣動產品，無任何電子器件，安全可靠

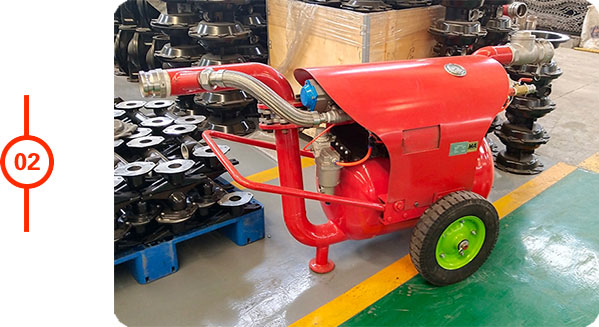

It has strong pollution capacity, can pump materials with high fluidity and solid content, pure pneumatic products, without any electronic devices, safe and reliable機組結構緊湊，設計巧妙，可實現自動運行。
The unit has compact structure and ingenious design, and can realize automatic operation.

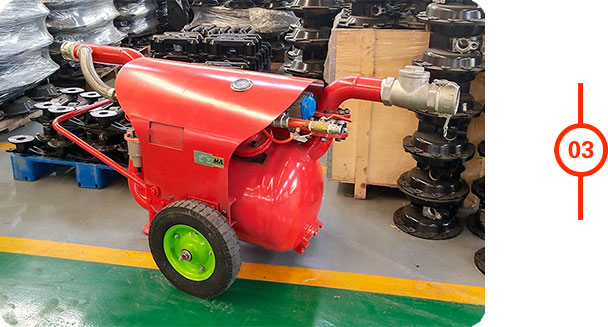

運動部件與物料不接觸，無磨損，運行穩定， 使用壽命長。
The moving parts have no contact with materials, no wear, stable operation and long service life.空載或過載對設備無損傷，維護簡單。
No load or overload has no damage to the equipment and simple maintenance.

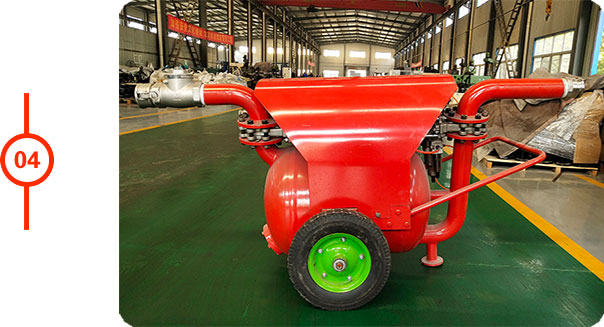

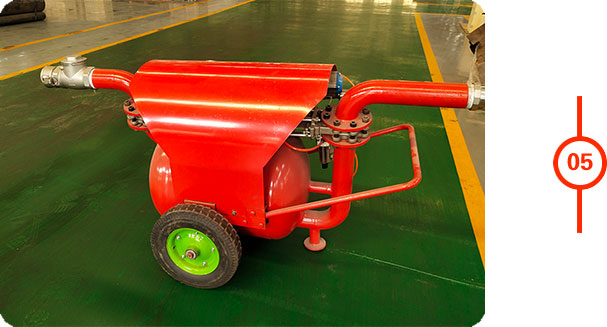

體積小，重量輕，移動靈活，操作方便，適用范 圍廣泛,能耗小，節能環保
Small volume, light weight, flexible movement, convenient operation,wide application range, low energy consumption, energy conservation and environmental protection.
抓好產品質量，務必從我做起。
Do a good job in product quality and be sure to start with me.| 型號 | 流量m3/h | 揚程m | 耗氣量m3/min | 工作氣壓MPa | 吸料周期 | 排放周期 | 安裝外形尺寸（長×寬×高）mm |
| QYF10-20 | 10 | 20 | 5.0 | 0.55 | 6s | 6s | 1830×782×890 |
| QYF14-20 | 14 | 20 | 5.5 | 0.55 | 6s | 6s | 1830×782×890 |
| QYF17-20 | 17 | 20 | 7.5 | 0.55 | 6s | 6s | 1830×782×890 |
| QYF20-20 | 20 | 20 | 9.5 | 0.55 | 8s | 8s | 1830×782×890 |
| QYF25-15? | 25 | 15 | 10.5 | 0.55 | 8s | 8s | 1830×782×890 |
